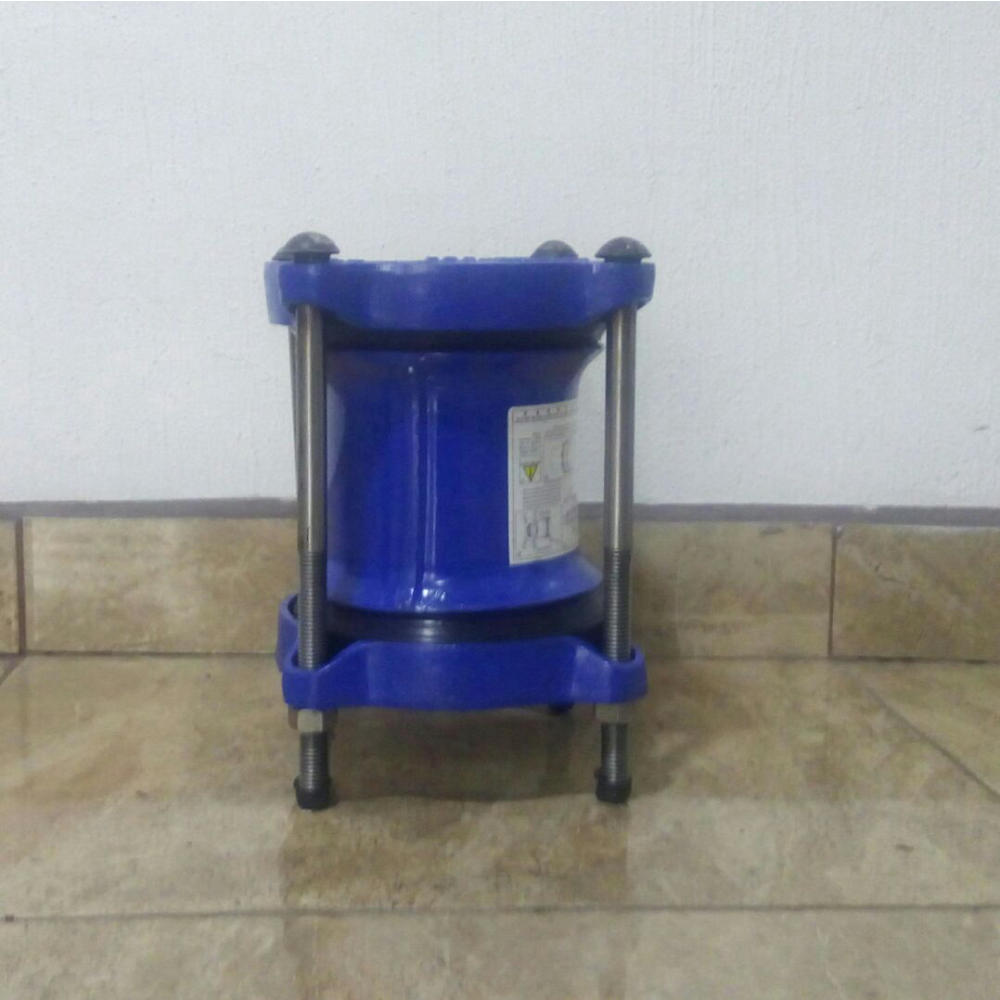

Cople Multi-rango

Marca: Fernandez

Modelo: COMR

Descripción

Compuesto por 2 flanges,2 empaques multirango y un anillo cilíndrico central en acero inoxidable, hierro ductil o acero al carbon.
Sellado hermético radial al aplicar presión de apriete.
Deflexión angular de +-4° Total 8 grados.
Tornillos cabeza de coche que evitan el sobregiro y la utilización de otra herramienta,como se haría con una junta común.

Sistemas de suministro de agua potable, líquidos neutros y aguas residuales
Recomendable para conectar, reparar, unir o instalar líneas de tubos de PVC, Hierro fundido, Hierro dúctil, Asbesto y Acero.

Nombre

Materiales

Normas

Bridas o Flanje

Acero al carbon

ASTM A36

Barril

Acero al carbon

ASTM A36

Empaque

NBR

ASTM D2000

Tornilleria

Acero inoxidable

ASTM 416

Tuercas

Acero inoxidable

ASTM 304

Recubrimiento

Pintura epoxica horneada

AWWA-C 550

Diametro Nominal"DN"	Rango"A"	Rango"B"	Longitud de anillo"A."	Longitud Total"B."	Espesor del Anillo"D"	Cantidad de Tornillos	Diametro y largo del tornillo"C"	Peso
51 mm	58-74 mm	59-72 mm	5.00 mm	8.500 mm	3/16 mm	2	5/8x8.00 mm	5.500 kg
76 mm	86-107 mm	88-110 mm	5.00 mm	8.500 mm	0.250 mm	3	5/8x8.00 mm	8.200 kg
101 mm	107-136 mm	118-135 mm	6.00 mm	9.500 mm	0.350 mm	4	5/8x11.500 mm	12.600 kg
152 mm	159-189 mm	173-193 mm	6.00 mm	9.750 mm	0.400 mm	5	5/8x11.500 mm	16.00 kg
203 mm	214-249 mm	225-250 mm	6.00 mm	9.750 mm	0.400 mm	6	5/8x11.500 mm	26.00 kg
254 mm	270-290 mm	282-308 mm	6.00 mm	9.750 mm	0.400 mm	7	5/8x12.500 mm	32.00 kg
304 mm	315-345 mm	332-354 mm	6.00 mm	9.750 mm	0.450 mm	8	5/8x12.500 mm	30.00 kg
355 mm	385-410 mm	mm	6.00 mm	9.750 mm	0.450 mm	8	5/8x12.500 mm	33.00 kg
406 mm	400-429 mm	mm	6.00 mm	9.750 mm	3/16 mm	10	5/8x12.500 mm	35.00 kg
457 mm	487-517 mm	mm	7.0 mm	10.00 mm	3/16 mm	10	5/8x12.500 mm	66.00 kg
508 mm	546-576 mm	mm	7.0 mm	10.00 mm	3/16 mm	12	5/8x12.500 mm	71.00 kg
609 mm	645-680 mm	680-715 mm	7.0 mm	10.00 mm	1/4 mm	14	5/8x12.500 mm	112 kg
762 mm	810-850 mm	mm	7.0 mm	10.00 mm	3/8 mm	16	5/8x12.500 mm	132 kg
914 mm	970-1000 mm	mm	7.0 mm	10.00 mm	3/8 mm	18	5/8x12.500 mm	165 kg
