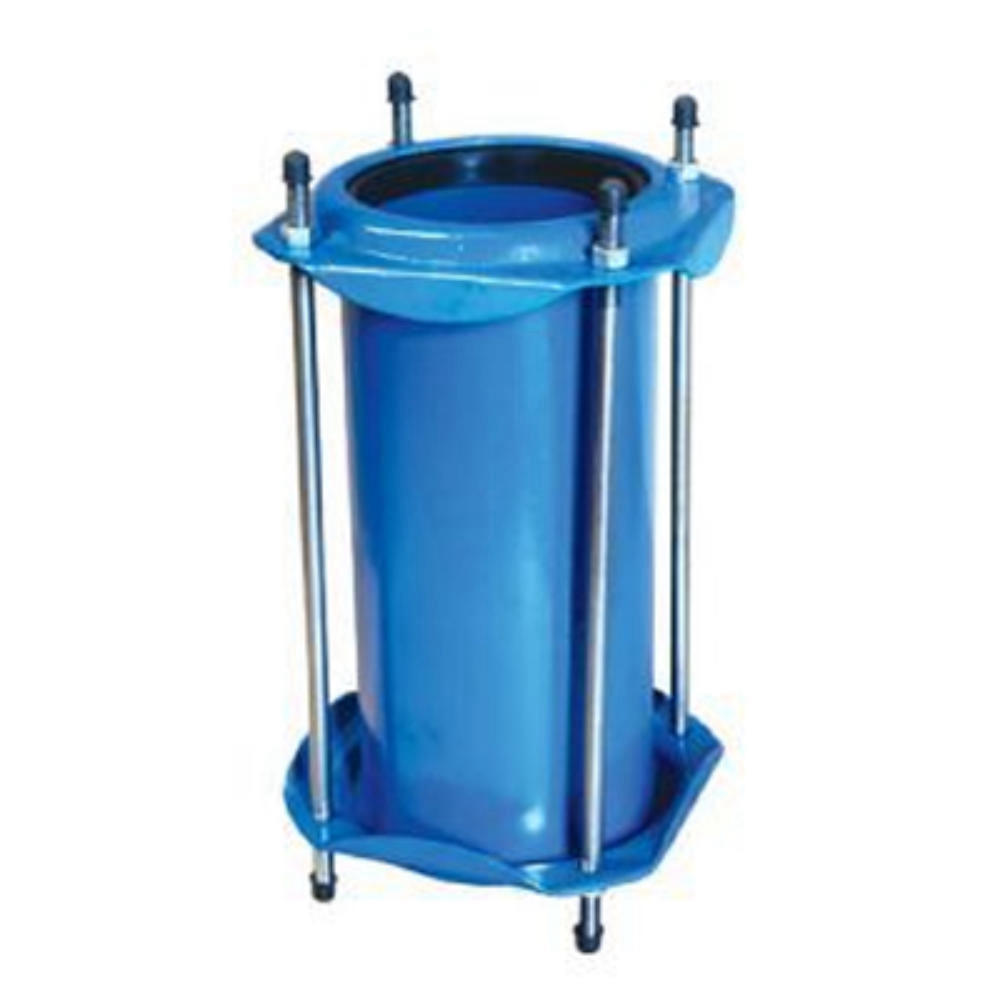

Cople Dresser 90

Marca: Fernández

Modelo: CDF-90

Descripción

Compuesto por un anillo cilindrico central de acero,dos flanges troquelados o anillos exteriores,dos empaques resilentes y birlos.
Sellado hermetico radial al aplicar presion de apriete a los empaques con el tubo atraves de los anillos exteriores.

Sistema de suministro de agua potable, líquidos neutros y aguas residuales.
Recomendable para conectar,reparar,unir o instalar lineas de tubos de pvc y acero.
Ideal para lineas fuera de superficie y areas donde se requiere absorver vibraciones o movimientos axiales minimos.

Nombre

Materiales

Normas

Bridas o Flanjes

Acero al carbon

ASTM A36

Anillo cilindrico

Acero al carbon

ASTM A36

Empaques

SBR o Buna

ASTM D2000

Birlos redondos

Acero al carbon

ASTM A1018

Tuercas

Acero galvanizado

ASTM 30

Tapon cubre roscas

Neopreno

N/A

Tipos

DIAMETRO NOMINAL"DN"	DIAMETRO EXTERIOR DE TUBERIA"A"	LONGUITUD DE ANILLO"B"	ASPESOR DEL ANILLO"C"	N° DE BARRENOS Y TORNILLOS"D"	PESO"E"	MEDIDAS PARA PVC MM,ASBESTO Y COPLES REDUCIDOS SE FABRICAN BAJO PEDIDOS."ESPECIALES"
51 mm	60.32 mm	304.80 mm	4.75 mm	3 cantidad	7 kg	mm
63 mm	73.025 mm	304.80 mm	4.75 mm	3 cantidad	7.5 kg	mm
76 mm	88.90 mm	304.80 mm	4.75 mm	3 cantidad	8 kg	mm
100 mm	114.30 mm	406.40 mm	4.75 mm	4 cantidad	11 kg	mm
150 mm	168.28 mm	406.40 mm	4.75 mm	4 cantidad	19 kg	mm
200 mm	219.08 mm	406.40 mm	4.75 mm	4 cantidad	29 kg	mm
250 mm	273.05 mm	406.40 mm	4.75 mm	6 cantidad	33 kg	mm
300 mm	323.85 mm	406.40 mm	4.75 mm	6 cantidad	37 kg	mm
350 mm	355.60 mm	406.40 mm	4.75 mm	8 cantidad	46 kg	mm
400 mm	406.40 mm	406.40 mm	4.75 mm	10 cantidad	58 kg	mm
450 mm	457.20 mm	406.40 mm	4.75 mm	10 cantidad	69 kg	mm
500 mm	508.00 mm	406.40 mm	4.75 mm	12 cantidad	87 kg	mm
600 mm	609.60 mm	406.40 mm	6.35 mm	14 cantidad	106 kg	mm
750 mm	762.00 mm	406.40 mm	6.35 mm	16 cantidad	125 kg	mm
900 mm	914.40 mm	406.40 mm	6.35 mm	18 cantidad	142 kg	mm
1066 mm	1066 mm	406.40 mm	6.35 mm	20 cantidad	140 kg	mm
1219 mm	1219 mm	406.40 mm	6.35 mm	20 cantidad	160 kg	mm
