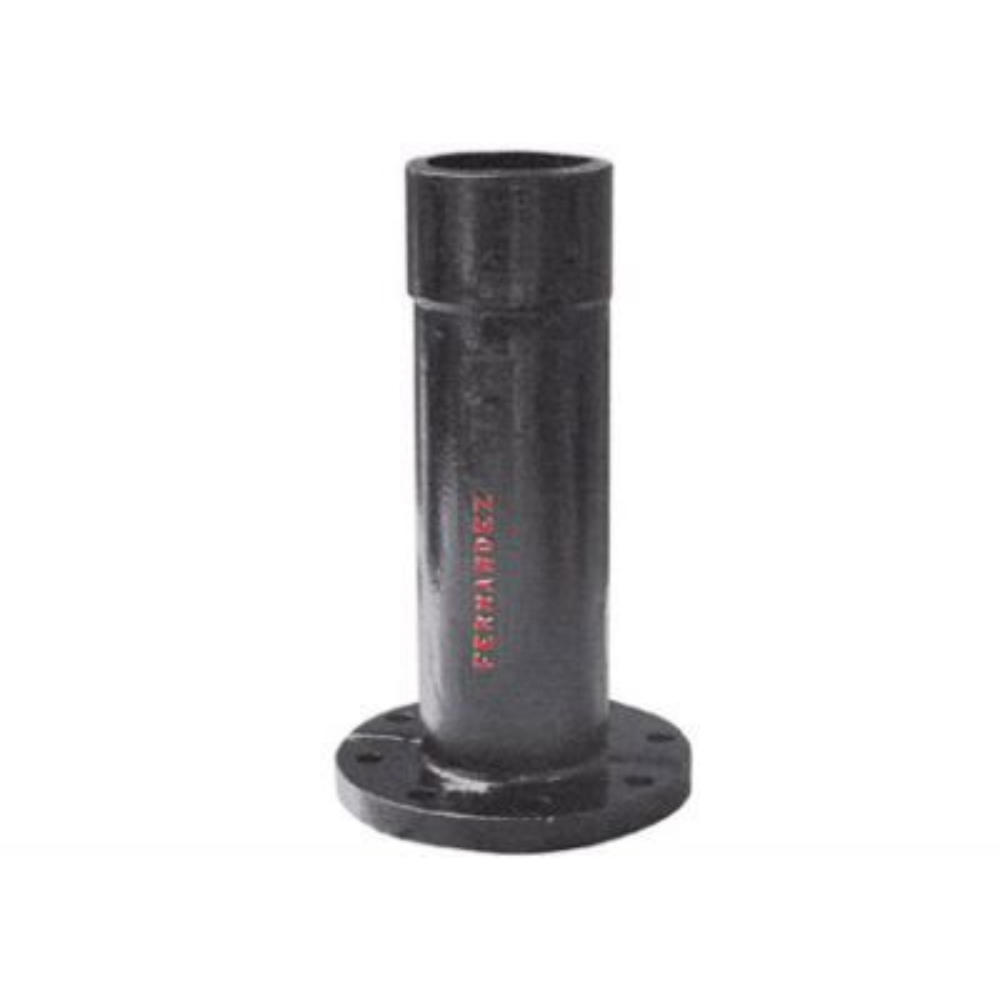

Extremidad Larga

Información general

Marca: Fernández

Modelo: EX

Descripción

Son piezas que cuentan con extremo bridado y extremo con despunte para ensamblarse en tubos de diferentes materiales
para usarse en asbesto
Pueden ser usados como punta de crucero.

Condiciones de uso

No exceder capacidad de presion de trabajo de 200 Psi.
Evitar sobreesfuerzo axial al atornillar la brida.
Al apretar los tornillos se tendra que hacer en forma de cruz.

Aplicaciones

Sistemas de suministros de agua potable,liquidos neutros y aguas residuales.

Componentes

#

Nombre

Materiales

Normas

1

Extermidad

Hierro gris

ASTM A126 Clase B

2

Recubrimiento Exterior

Pintura base asfalto

ANSI/AWWA C 110

Tipos

DIAMETRO NOMINAL"DN"	DIAMETRO DE MONTAJE "A5 A7 A10 A14"	ESPESOR"T"	LARGO TOTAL"L"	LONGUITUD DE DESPUNTE"L1"	PESO
51 mm	65 70 70 70 mm	9 mm	406.4 mm	8.89 mm	6.5 kg
63 mm	80 80 85 90 mm	9 mm	406.4 mm	8.89 mm	8.5 kg
76 mm	95 100 105 110 mm	12 mm	406.4 mm	8.89 mm	12.5 kg
100 mm	120 125 130 135 mm	13 mm	406.4 mm	8.89 mm	18.5 kg
150 mm	170 175 180 190 mm	13 mm	406.4 mm	8.89 mm	27 kg
200 mm	225 230 240 250 mm	15 mm	406.4 mm	8.89 mm	40 kg
250 mm	280 285 295 310 mm	20 mm	406.4 mm	101.6 mm	60 kg
300 mm	330 340 350 355 mm	22 mm	406.4 mm	101.6 mm	75 kg
350 mm	385 395 400 425 mm	17 mm	406.4 mm	101.6 mm	81 kg
400 mm	435 445 455 480 mm	18 mm	508 mm	101.6 mm	120 kg
450 mm	490 500 510 535 mm	19 mm	508 mm	101.6 mm	137 kg
500 mm	540 545 560 585 mm	20 mm	508 mm	101.6 mm	168 kg
600 mm	650 655 670 700 mm	23 mm	508 mm	127 mm	225 kg
750 mm	810 815 835 870 mm	26 mm	508 mm	127 mm	329 kg
900 mm	970 975 1000 1045 mm	29 mm	609 mm	127 mm	526 kg
