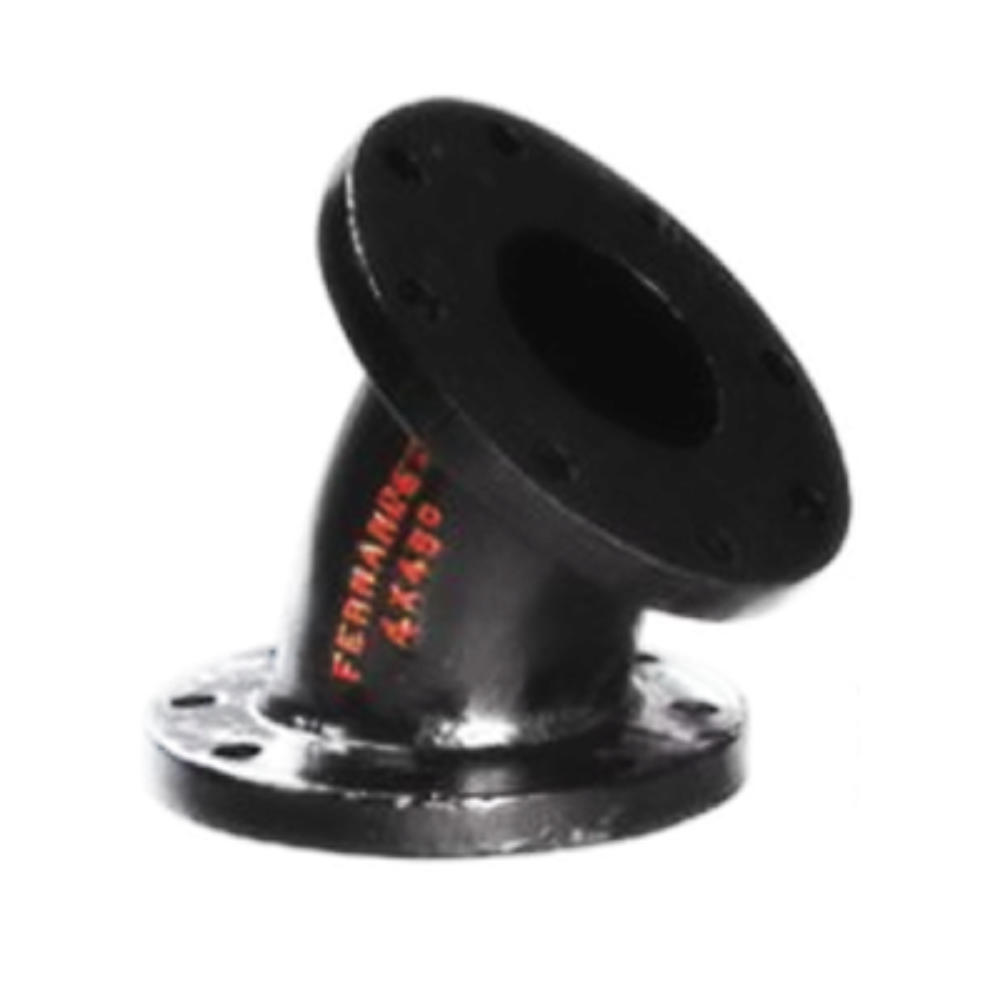

Codo 45°

Información general

Marca: Fernández

Modelo: CO-45

Descripción

Conexiones empleadas para cambios de direccion del flujo original en la tuberia.

Condiciones de uso

No exceder capacidad de presion de trabajo de 200 Psi.
Evitar sobreesfuerzo axial al atornillar.

Aplicaciones

Sistemas de suministros de agua potable,liquidos neutros y aguas residuales.
Esta coneccion se determina su uso de acuerdo a su diametro y deflexion.

Componentes

#

Nombre

Materiales

Normas

1

codo

Hierro gris

ASTM A126 Clase B

2

Recubrimiento Exterior

Pintura base asfalto

ANSI/AWWA C 110

Tipos

DIAMETRO NOMINAL"DN"	DISTANCIA DEL CENTRO A LA BRIDA	ESPESOR"T"	RADIO"R"	PESO
51 mm	63.50 mm	8.89 mm	61.21 mm	5 kg
63 mm	76.20 mm	8.89 mm	72.39 mm	7 kg
76 mm	76.20 mm	12.19 mm	91.95 mm	9 kg
100 mm	101.60 mm	13.21 mm	122.17 mm	18 kg
150 mm	127.00 mm	13.97 mm	184.15 mm	25 kg
200 mm	139.70 mm	15.24 mm	214.38 mm	41 kg
250 mm	165.10 mm	17.27 mm	276.35 mm	59 kg
300 mm	190.50 mm	19.05 mm	336.55 mm	88 kg
350 mm	190.50 mm	16.76 mm	306.32 mm	100 kg
400 mm	203.20 mm	17.78 mm	336.55 mm	127 kg
450 mm	215.90 mm	19.05 mm	368.30 mm	147 kg
500 mm	241.30 mm	20.32 mm	428.75 mm	195 kg
600 mm	279.40 mm	22.61 mm	460.25 mm	286 kg
750 mm	381.00 mm	26.16 mm	704.85 mm	508 kg
900 mm	457.20 mm	29.21 mm	889.00 mm	796 kg
